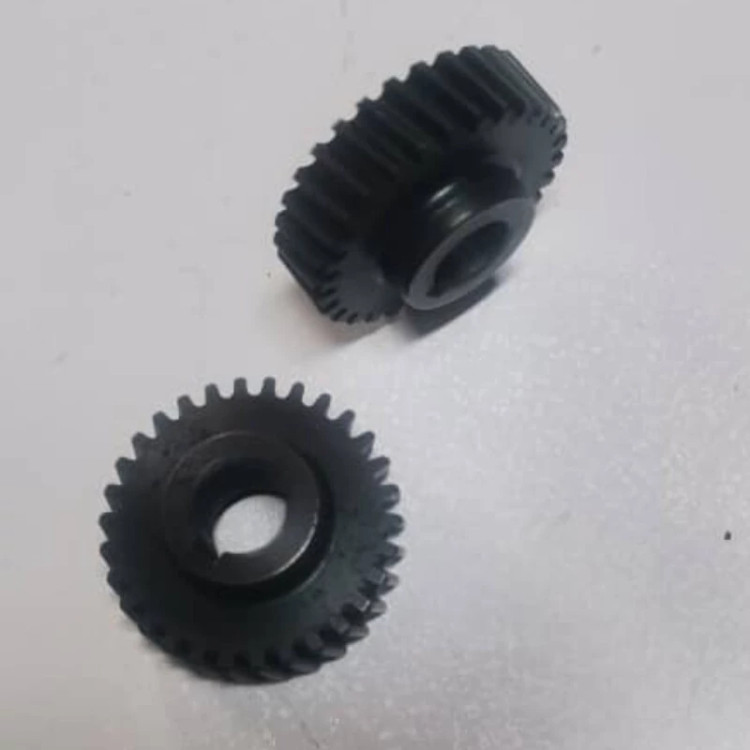

چرخ دنده ویبراتور دریلی- چرخ دنده آرمیچر ویبره دریلی

برای ویبره زنی در شرایط سیار با قدرت مانور بالا که همراه با حجم‌های متنوع بتنی در فضاهای گوناگون است، انواع ویبره دریلی طراحی شده ‌است. این دستگاه به ‌تنهایی و با آن ابعاد کوچک می‌تواند کاربردی گسترده و تأثیری عمیق در توزیع یکدست بتن فضاهای باریک و قالب‌های عمیق داشته باشد. البته حجم کار سنگین ضریب استهلاک آن را افزایش خواهد داد و چرخ‌دنده ویبره دریلی مهمترین قطعه در مسیر استهلاک این دستگاه است.

چرخ‌دنده ویبره دریلی در بخش میانی این دستگاه و درست در امتداد موتور الکتریکی قرار گرفته و به نوعی نقش گیربکس برای کنترل سرعت و افزایش قدرت ارتعاش را دارد. این چرخ‌دنده اگر چه از فولاد پرکربن و بسیار جان سخت از نوع حرارت دیده ساخته‌ شده است. اما در اثر کارکرد طولانی‌ مدت، دنده‌های آن فرسوده می‌شوند. چرخ‌دنده ویبره دریلی کلیدی‌ترین قطعه داخلی این دستگاه است که لازم است تا کاملاً سالم و جان ‌سخت باشد.

ویژگی‌های چرخ‌دنده ویبره دریلی

چرخ‌دنده ویبره دریلی نوعی چرخ‌دنده خورشیدی است. این قطعه یک چرخ‌دنده با قرارگیری دنده‌های خورشیدی حول محوری مرکزی است. دنده ویبراتور دریلی در بخش جلویی دستگاه قرار دارد و وظیفه دارد تا سرعت بسیار بالا اما کم توان موتور الکتریکی 3000 دور دستگاه را به حرکتی با سرعت کمتر اما قدرت گشتاور بالاتری تبدیل سازد.

مدول دنده شانه‌ای و دنده مقابل این قطعه در حالت ۱ قرار دارد. از طرفی نوع دنده شانه‌ای و دنده مقابل آن از تیپ ساده است و با طراحی ۲۲ عدد دنده حول محور مرکزی تهیه شده‌ است. قطر داخلی دنده ویبراتور دریلی را به‌ اندازه ۸ میلی‌متر و طول هر گام دنده‌های آن را به‌ اندازه 3.14 میلی‌متر طراحی کرده‌اند. در عین ‌حال قطر خارجی دنده ویبراتور دریلی ۲۴ میلی‌متر است که به شکل دنده خورشیدی در بخش توزیع توان دستگاه قرار می‌گیرد. در صورت کچل شدن دنده‌ها و یا شکسته شدن دنده‌ها حرکت ویبراتور دریلی ضعیف و یا تیک مانند است.

قیمت چرخ‌دنده ویبره دریلی

قیمت دنده ویبراتور دریلی به فاکتورهایی از قبیل طراحی و متریال ساخت آن وابسته است. این چرخ‌دنده را از فولاد سخت کاری شده با حرارت به ‌همراه آلیاژکاری فلزات گوناگون تهیه می‌کنند که ضد سایش است. مقدار استحکام قطعه فولادین آن در تعیین قیمت چرخ‌دنده ویبره دریلی نقش دارد. اما در کل این دنده چندان گران‌قیمت نیست و تعویض به‌ موقع آن در عملکرد بهتر ویبراتورهای دریلی و در نهایت پروژه‌های موفق بتن‌ریزی تأثیرگذار است.
